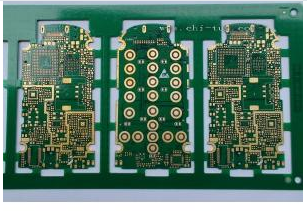

HDI手機板

來源:SMT     時間:2020/03/19

       HDI線路板是一種高密度互連(高密度互連)的縮寫,是一個印刷電路板生產(技術),使用微盲埋孔技術,比較高的密度分布電路板。HDI線路板設計的緊湊型產品容量小的用戶。在并行設計是模塊化的,一個1000va模塊容量(高度1U),自然冷卻,可以直接進入19“機架,最大并聯6個模塊。該產品采用全數字信號處理(DSP)控制技術和更多的專利技術,提供全方位的負載能力和短時過載能力強,可以不考慮負載功率因數和峰值因子。



      電路板是一種高密度互連HDI(高密度互連)的縮寫,是一個印刷電路板生產(技術),使用微盲埋孔技術,比較高的密度分布電路板。HDI是專為緊湊型產品容量小的用戶。在并行設計是模塊化的,一個1000va模塊容量(高度1U),自然冷卻,可以直接進入19“機架,最大并聯6個模塊。該產品采用全數字信號處理(DSP)控制技術和更多的專利技術,提供全方位的負載能力和短時過載能力強,可以不考慮負載功率因數和峰值因子。

      同時在機器性能的不斷提高電子設計,同時努力減少它的大小。從手機到智能武器、小型便攜式產品,“小”是我們始終不變的追求。高密度集成(HDI)技術可以使終端產品設計更加緊湊,同時滿足電子性能和效率的更高標準。HDI線路板是目前廣泛應用于手機、數碼相機(攝像機)、MP3、MP4、筆記本電腦、汽車電子等數碼產品,其中應用最為廣泛的移動電話。HDI板一般采用疊層(建立)制造,層數越多,越高的板的技術水平。普通HDI線路板基本上是一個夾層,高檔HDI與2個或更多的疊層技術,而孔、電鍍孔的使用、激光打孔等先進的PCB技術。高端HDI線路板主要用于3G手機,先進的數碼相機、集成電路板等。

      發展前景:根據高端HDI的使用電路板3G板或IC載板,它的未來增長非常迅速:未來幾年全球3G手機的增長將超過30,中國即將發放3G牌照;集成電路板印刷電路行業顧問預測,中國的經濟增長率預測為80”為代表的PCB技術發展方向。



HDI線路板的優點

深圳市銘華航電SMT貼片加工:可以減少PCB電路板的成本:當PCB板密度增加超過8層,以HDI線路板制造,成本會比傳統的復雜過程壓力太低。

增加線密度:傳統的電路板和部件的互連

有利于采用先進的施工工藝

有更好的電氣性能和信號的正確性

更好的可靠性

可以提高熱性能

可改善射頻干擾/電磁干擾/靜電放電(RFI / EMI / ESD)

提高設計效率
