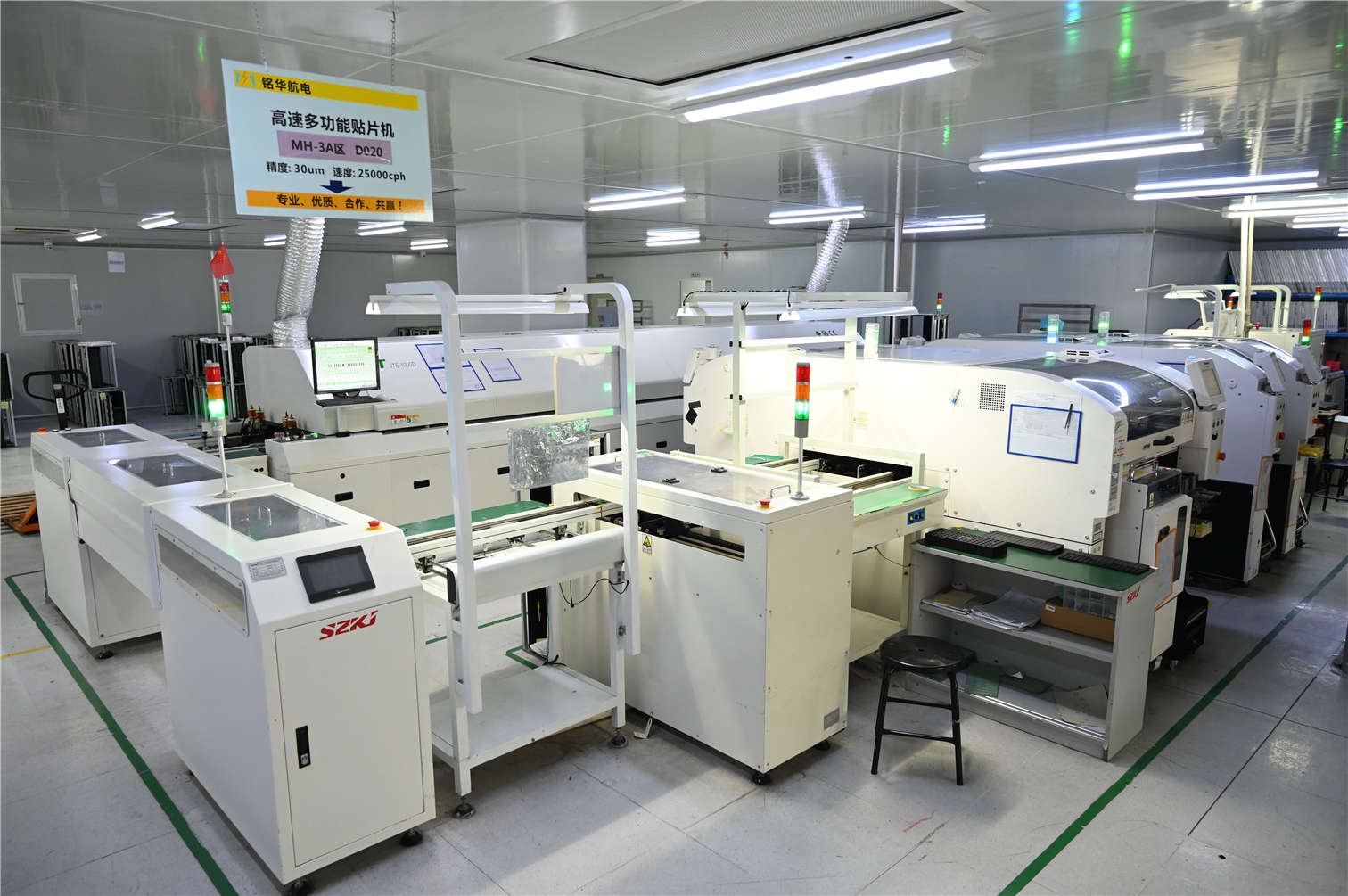

SMT貼片都有哪些工藝
一、SMT的特點
1、組裝密度高、電子產品體積小、重量輕，貼片元件的大小體積和總重量只有傳統插裝元件的1/10左右，一般采用SMT之后，電子產品大小體積縮40%~60%，總重量減少60%~80%。
2、可靠性高、抗振能力強。焊點缺陷率低。
3、高頻特性好。減少了電磁和射頻干擾。
4、易于實現自動化，提高生產效率。降低成本達30%~50%。節省材料、能源、設備、人力、時間等。
二、為什么要用表面貼裝技術(SMT)？
1、電子產品追求小型化，以前使用的穿孔插件元件已無法縮小，電子產品功能更完整，所采用的集成電路(IC)已無穿孔元件，特別是大規模、高集成IC，不得不采用表面貼片元件產品批量化，生產自動化，廠方要以低成本高產量，出產優質產品以迎合顧客需求及加強市場競爭力。
2、電子元件的發展，集成電路(IC)的開發，半導體材料的多元應用，
電子科技革命勢在必行，追逐國際潮流。
三、為什么在表面貼裝技術中應用免清洗流程？
1、生產過程中產品清洗后排出的廢水，帶來水質、大地以至動植物的污染。
2、除了水清洗外，應用含有氯氟氫的有機溶劑(CFC&HCFC)作清洗，亦對空氣、大氣層進行污染、破壞。
3、清洗劑殘留在機板上帶來腐蝕現象，嚴重影響產品質素。
4、減低清洗工序操作及機器保養成本。
5、免清洗可減少組板(PCBA)在移動與清洗過程中造成的傷害。仍有部分元件不堪清洗。
6、助焊劑殘留量已受控制，能配合產品外觀要求使用，避免目視檢查清潔狀態的問題。
7、殘留的助焊劑已不斷改良其電氣性能，以避免成品產生漏電，導致任何傷害。
8、免洗流程已通過國際上多項安全測試，證明助焊劑中的化學物質是穩定的、無腐蝕性的。
四、回流焊缺陷分析：
錫珠(Solder Balls)：原因：
1、絲印孔與焊盤不對位，印刷不精確，使錫膏弄臟PCB。
2、錫膏在氧化環境中暴露過多、吸空氣中水份太多。
3、加熱不精確，太慢并不均勻。
4、加熱速率太快并預熱區間太長。
5、錫膏干得太快。
6、助焊劑活性不夠。
7、太多顆粒小的錫粉。
8、回流過程中助焊劑揮發性不適當。錫球的工藝認可標準是：當焊盤或印制導線的之間距離為0.13mm時，錫珠直徑不能超過0.13mm，或者在600mm平方范圍內不能出現超過五個錫珠。
錫橋(Bridging)：一般來說，造成錫橋的因素就是由于錫膏太稀，SMT貼片加工包括 錫膏內金屬或固體含量低、搖溶性低、錫膏容易榨開，錫膏顆粒太大、助焊劑表面張力太小。焊盤上太多錫膏，回流溫度峰值太高等。
開路(Open)：原因：
1、錫膏量不夠。
2、元件引腳的共面性不夠。
3、錫濕不夠(不夠熔化、流動性不好)，錫膏太稀引起錫流失。
4、引腳吸錫(象燈芯草一樣)或附近有連線孔。引腳的共面性對密間距和超密間距引腳元件特別重要，一個解決方法是在焊盤上預先上錫。引腳吸錫可以通過放慢加熱速度和底面加熱多、上面加熱少來防止。也可以用一種浸濕速度較慢、活性溫度高的助焊劑或者用一種Sn/Pb不同比例的阻滯熔化的錫膏來減少引腳吸錫。
五、 SMT有關的技術組成
1、電子元件、集成電路的設計制造技術
2、電子產品的電路設計技術
3、電路板的制造技術
4、自動貼裝設備的設計制造技術
5、電路裝配制造工藝技術
6、裝配制造中使用的輔助材料的開發生產技術
